Problémy s tavením konektorů 12VHPWR

[Loki5567]

Určitě bych do toho rejpal dál. Osobně bych si to do PC už nedal v takovém stavu, za mě to tam nikdo nekontroloval, na tu redukci se chlapík ani nepodíval.

Tento konektor je prostě průser, zlatý klasický 8pin jako za starých časů, který byl kolikrát tak překroucený a v půlce odlomený, že stejnak fungoval dál. Když už to chtělo nový konektor na 600W a více, mohl být klidně masivnější a z pořádného plastu, jsou jich desítky, co vydrží velké teploty i namáhání ( zasunutí a vysunutí po milionté )

[DOC_ZENITH]

Já ho v některejch workstationách (co nepočítaj s instalací Geforce ala s konektory nahoru z GPU, počítaj pouze s konektory dozadu) doslova fyzicky drtim že pak jeho vodiče jsou plochý, protže tam neni místo a stejně nikdy nefailnul. A to staré GPU konektory jsou zbytečně pletjavjící vodiči, protože 8-pin se oproti 6-pinu liší jen +2 ground piny, tzn realisticky nic navíc nepřináší, a samotnej 6-pin nemá garantováno 3 fáze a 3 země, protože prostřední pin je ofiko reserved jako sense pin.

Proto nejvíce preferuji CPU ESP konektory který jsou garantovány 4+4 piny a 300W a je tam overkill tak 3x.

Ten novej konektor, lidi proboha už jenom to jak se k němu přístupuje typu "eeeh, bacha na redukce, eeeh, bacha aby to bylo na 100% dosunutý, eeeh bacha aby to nebylo ani torchu vyhnutý, eeeh bacha aby se nepoužíval moc často protože má velice limitovanej počet zasunutí, atd, atd. Prostě tuna výmluv a pravidel aby se člověk aspoň trochu vyvaroval možné katastrofy. Prostě joke, střep a fire-hazard. Power konektor má bejt naprosto fool-proof věc u které člověk nic neřeší.

Co se týče tý reklamovaný grafiky, tak naprostej dodavatelskej (tam prodejci karty na RMA posílaj) bullshit, ala můj 30-min test nic neukázal tak jí pošleme zpět jako závada se neprojevila. U konektoru kde blbé smítko může znamenat problém to vráti s opálenym konektorem je naprostej fail. Tady máš 100% jistotu že kdyby jsi si udělal znaleckej posudek tak to máš vyhraný, ale jen to že si někdo tohle dovolí zamítnout bez vyčištění, resp ideálně výměny onoho konektoru je fail a prostě jen doufaj že jim to projde a u BFU by asi i prošlo, ale teď narazili na špatného zákazníka heh.

[jctrnacty]

Hele Gagy taky bych rejpal, nenech jim to jentak projit. VAda tam je, takze bych pred tim vubec nezaviral oci.

jo, taky blahopreju k tve celosvetove slave

Tenhle konektor je takovej Bullshit, ze jsem ho do svyho PC odmitl a to se mi zrovna to nitro tak libilo. Tuhle sracku tu muze omlouvat akorat Hladis a mistni yntelygent StepanPepan.

[GaGy]

Děkuji pánové za názory.
Napsal sem přímo do Sapphiru a poslal jim odkaz i na videocardz s dotazem jestli mohu dále kartu používat. Uvidíme co mi odpoví.
Kartu sem nyní dal do PC a chvilku zkusil B6 a vše jede tak jak má. Zároveň jsem napsal prodejci dotaz zda kontroloval redukci.

[Krteq]

Kluku ty jsi hazardér

[Natural]

No řekl bych hloupý a nemyslím to nijak zle. Teda pokud nechceš být znova na titulní straně videocardz Jo ta sláva leze do hlavy...

[GaGy]

Děkuji pánové za názory.
Napsal sem přímo do Sapphiru a poslal jim odkaz i na videocardz s dotazem jestli mohu dále kartu používat. Uvidíme co mi odpoví.
Kartu sem nyní dal do PC a chvilku zkusil B6 a vše jede tak jak má. Zároveň jsem napsal prodejci dotaz zda kontroloval redukci.

Edit:

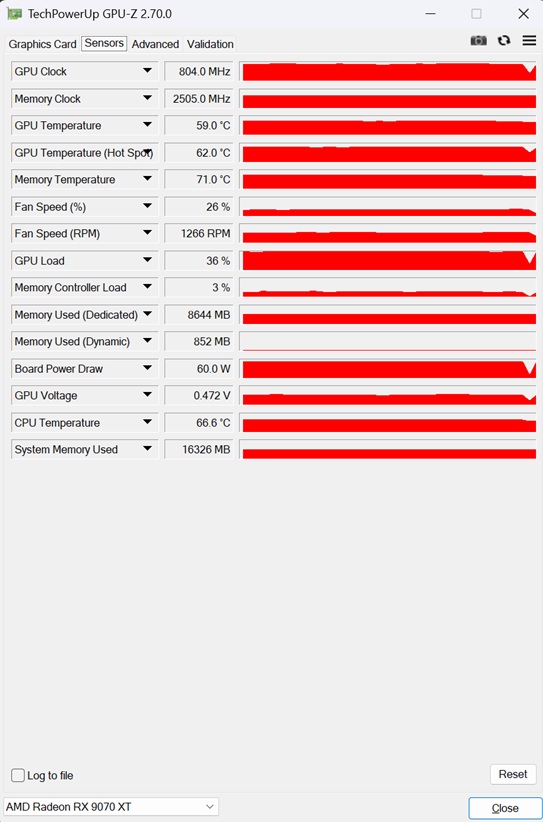

Ted asi hodina v B6 v pokoji tak 28C a vše okey ... Backplate jsem dal pryč protože ležel na kabelu, je dost tuhý oproti redukci.


Uvidíme jak se vyjádří ze Sapphire.

[Krteq]

Tak Owenovi to včera taky shořelo - YouTube - Daniel Owen - Never Again!!!

Ale jasně: "je to nemehlo, Bůh ví kolikrát to zasunul, bla bla bla"... ale konektor za to nemůže

[zombux]

Tak Owenovi to včera taky shořelo - YouTube - Daniel Owen - Never Again!!!

Ale jasně: "je to nemehlo, Bůh ví kolikrát to zasunul, bla bla bla"... ale konektor za to nemůže

však už to tady proběhlo - konektor nemá chybu, problém je v uživateli kterej je lempl a nemá certifikace na to správně zapojit tenhle žůžo papírovej Meltex VyHořPoWeR konektor

[Mafian277198]

Další revize tohohle konektoru by mohla bejt taková, že bude mít západky dvě a na grafice bude konektor danej tak, aby byly obě západky přístupný (tím nemyslim na vejšku, ale že bude třebas výřez v žebrech pasivu).

[satanicek666]

to uz viac toto hori u nitre jak u rtx 4090 a 5090??

[jctrnacty]

Další revize tohohle konektoru by mohla bejt taková, že bude mít západky dvě a na grafice bude konektor danej tak, aby byly obě západky přístupný (tím nemyslim na vejšku, ale že bude třebas výřez v žebrech pasivu).

No dalsi revize bude , ze ho nv zmeni na 8pin. It just works

Jinak Owen se na ten konektor krive podival a zapomnel podle navodu naslapovat po spickach....

Uz jen cekam jak tu bude Hladis se StepanPepan tvrdit, ze je to kokot ktery nevi jak se k tomu konektoru chovat.

[Krteq]

žůžo papírovej Meltex VyHořPoWeR konektor

Pobavilo

Owen v tom videu má taky dobrou hlášku: "fundamentally flawed connector design"

[killerek]

Teda to videa bylo zabavnejsi v tom, ze nejaky vyrobce zdroju i vymylsel hlidani rozlozeni zateze, ale stavovou LED umistil tam, kde ji v hromade skrini neuvidis

[Krteq]

Njn, dřív jsi mohl mít "multi-rail" tím, že jsi každý 8-pin do karty napojil na jinou větev zdroje (pokud měl víc 12V větví). U 12VHPWR/12V-2x6 to jaksi z principu neuděláš ani přes redukce, protože se ti to stejně všechno sleje do jednoho konektoru. Navíc k tomu, rezerva co byla na vodičích u 8-pinů, je s těma "žilkama" u tohole konektoru taky pryč.

Výrobci PSU se s touhle prasárnou holt porád ještě učí žít, tak bych jim ty diody, co nejdou vidět, zatím ještě nezazlíval

A to, že NV u ref./FE karet se spotřebou 450+W vynechala cokoliv co by hlídalo proud v ceně pár centu, to už je zas jiná pohádka.

[killerek]

Ja naposled jen kvuli 3x8pin kupoval zbytecne silny zdroj pro nove PC a ma i VyHořPoWeR (copyright zombux) a i vlastne Nitro po hodne letech vypadlo z vyberu. Dokud to pujde, tak ten konektor budu u grafiky ignorovat.

[Natural]

Njn, dřív jsi mohl mít "multi-rail" tím, že jsi každý 8-pin do karty napojil na jinou větev zdroje (pokud měl víc 12V větví). U 12VHPWR/12V-2x6 to jaksi z principu neuděláš ani přes redukce, protože se ti to stejně všechno sleje do jednoho konektoru.

Tak ten 12pin se dá rozdělit na 6 párů a každý může mít ocp. Jenže bohužel hoří karty i s poměrně malým odběrem, takže silně pochybuju, že tohle něco vyřeší, kromě nějaké 5090 nebo snad 4090, kde by to sedělo blízko limitu a asi by to nechtěně vybavovalo i kvůli transient loadum - viz 3000 řada a seasonicy.
Já se ani nedivím, že nepřichází žádný "hardcoded" řešení, a místo toho se vymýšlí ledky a softwary, protože tohle je prostě strašně složitý ne-li nemožný udělat tak, aby fungovala karta s 1200w peakama a současně se zamezilo hoření konektoru s 300w nebo méně. IMHO na zdroji tohle není šance vyřešit.

[DOC_ZENITH]

Nic by se dělit nemělo, cokoliv dělit je totální stupidita. Vícevětvové zdroje vznikly jako marketing tak někdy v letech 2006/7/8 a byly vždy horšim řešenim Jediný v čem můžou bejt trochu lepší je účinnost ale i tam je to nicotné. Takovéhle zdroje jsou receptem k tomu aby ti třeba 800W zdroj neutahnul 400W kartu protože jsi přetížil tu jednu větev kam jsi to zapojil. Eee, to fakt ne, vždy chceš zdroj co má jednu silnou 12V větev, nijak nedělenej, ten totiž ustojí nejvíce.

Řešit větve na zdrojích se dalo naposledy v dobách kdy high-end GPU žraly 250W ne teď když lidi nasprosto s klidem přijmuli napřed 450W a později i 600W monstra a i mainstream karty jdou nad 300W. Má poslední zlá zkušenost je s 1,6KW Bequiet Darkpower, jinak skvělej zdroj ale má na sobě přepínač "OC modu" což je přepínač sjednocení do jedná 12V větve. Pokud se nezapne tak ten zdroj shazovala jedna 5090tka když se zapojila do nativního konekotru/kabelu. Ne ve furmarku a obecně stálym burnu, ale v některejch compute loadech a nebo třeba starym 3Dmarku 11, protože tam měla takovej pulzní load že to trignulo OCP shutdown na zdroji.

V době dnešních megažravejch monster to prostě takhle nejde. Ale i v dobách 8-pin grafik existovaly naopak na strangě GPU naprosté zrůdy. Třeba Evga a její 3000 řada, hlavně 3090tka která neměla interně sjednocený 12V plane a ground plane, tzn každej mosfet na ní se napájel z jiného fyzického konektoru a pouze z něho a ještě to bylo osazený nerovnoměrně. V praxi pak karta brala třeba 300W na jednom a 60W na druhym a tak. Nic na straně konektorů nehořelo jen díky tomu že ten konektor byl overkill, resp krom samotnejch karet jejichž design z nich dělal super kadnidáta na popcorn mosfetů což se už několikrát řešilo a vždy se místo shit karty obviňovala hra nebo třeba driver, ala new world kauza a tak. Ta karta totiž ani nebyla schopná dost rychle reagovat na peak odběry a její voltáže byly nastavený tak vysoko že pokud se jí poslal pulzní load kde boost systém nestihnul zareagovat nebo korektně měřit odběr tak tam byly takové peaky že to proráželo ty nerovnoměrně vyloadovaný mosfety. Tahle kara se musela ject s pernamentnim ručnim UV aby vůbec bylo safe jí provozovat, totální shit.

A po tomhle tady někdo volá? Dělit interně ten konektor a mít něco jako load-ballancing pinů na straně karty, I takovéhle hovadiny jsem slyšel. Víte jak komplexní a nákladné by to u dnešních 600+W monster bylo? Výrobci by na to kašlali a udělali by to stejně jak EVGA, ala jednotlivé mosfety by napojili na jednotlivé piny a čau, což by garantovaně vedlo k nerovnoměrnému zatížení pinů a jejich burnu.

Nene základem je prostě mít konektor co neni shit, má aspoň 2x overkill specs a hlavně při takovejchlech proudech neni fyziky křehkej proboba.

[Natural]

Jo pořád se to vrací k tomu konektoru. A tad je celkem jedno jak overkill je, když nedrží na místě a i v overkill situacích třeba 4070/9700xt prostě failne. Problém není proud a nějaký ocp, ale že je totálně clunky (nevím jak se to řekne česky). Kdyby držel na místě, tak by se tohle v takový míře nedělo a u 5090 by to fixnul UV, aby to nejelo hranu...
