GIGABYTE X570 AORUS PRO (AM4,X570) - info,zkušenosti

[djstudio]

Tahle základní deska GIGABYTE X570 AORUS PRO (AM4,X570) se mi zamlouvá a tak jsem si ji pořídil a chci sdílet informace s touto deskou. Ještě čekám na další komponenty takže praktické zkušenosti zveřejním později.

Cena na eshopech s DPH pří uvedení cca 7000,-

Klíčové vlastnosti:

Základní deska AMD X570 AORUS s 12+2 fázemi digitálního napájení od IR, žebrovaný chladič a heatpipe s přímým dotykem, dvojice PCIe 4.0 M.2s chladiči Thermal Guards, Intel® GbE LAN se softwarem cFosSpeed, USB Type-C, RGB Fusion 2.0

Podporuje procesory AMD Ryzen™ 3. generace/Ryzen™ 2. generace/ Ryzen™ s grafikou Radeon™ Vega 2. generace/ Ryzen™ s grafikou Radeon™ Vega
Dvoukanálové ECC/ Non-ECC unbuffered paměti DDR4, 4 sloty DIMM
12+2fázové řešení digitálního napájení od IR s čipy PowIRstage
Pokročilý design chlazení a žebrovaným Fins-Array chladičem a heatpipe s přímým dotykem
Dvojice ultrarychlých NVMe PCIe 4.0/3.0 x4 M.2 s dvojicí chladičů Thermal Guards
Pokročilý audio kodek ALC1220-VB s odstupem s/š 114 dB (vzadu)/ 110 dB (vpředu) pro mikrofon a kondenzátory WIMA Audio
Intel® Gigabit LAN s akcelerátorem internetu cFosSpeed
RGB FUSION 2.0 s vícezónovými adresovatelnými LED, podpora adresovatelných LED a RGB LED pásků
Smart Fan 5 features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
Front & Rear USB 3.1 Gen2 Type-C™ Header & HDMI 2.0 support
Integrovaný kryt portů
Aktualizace BIOSu Q-Flash Plus bez osazeného procesoru, paměti i grafické karty

WEB Výrobce veškeré parametry:
http://www.gigabyte.cz/products/page/mb ... -rev-10#kf

Poslední BIOS z 2.8.2019 - F4i
1. Update AGESA 1.0.0.3 ABB
2. Improve Destiny 2 gaming compatibility
3. Improve XMP DDR compatibility

Foto 1:



Foto 2:



Foto 3:



Vlastní fotky přidám později.

Specifikace:

Procesor
AMD Socket AM4, support for: 3rd Generation AMD Ryzen™ processors/ 2nd Generation AMD Ryzen™ processors/ 2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/ AMD Ryzen™ with Radeon™ Vega Graphics processors


Čipset
AMD X570

Paměť
3. generace procesorů AMD Ryzen™:
Support for DDR4 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
2nd Generation AMD Ryzen™ processors/AMD Ryzen™ with Radeon™ Vega Graphics processors:
Support for DDR4 3600(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz memory modules
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Dvoukanálová architektura paměti
Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8*
* ECC mode supported by 3rd Gen AMD Ryzen™/ 2nd Gen AMD Ryzen™ and only PRO sku of 2nd Gen AMD Ryzen™ with Radeon™ Vega Graphics processors/ AMD Ryzen™ with Radeon™ Vega Graphics processors.
Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)
(pro více informací se prosím podívejte na "Seznam podporovaných pamětí")
Integrovaná grafika
Integrované GPU:
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.0 version, HDCP 2.2, and HDR.
Maximum shared memory of 16 GB
Poznámka: For 2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/AMD Ryzen™ with Radeon™ Vega Graphics processors only.
Zvuk
Realtek® ALC1220-VB codec
* The back panel line out jack supports DSD audio.
HD audio
2/4/5.1/7.1kanálový
Podpora digitálního S/PDIF výstupu
LAN
LAN řadič Intel® GbE (10/100/1000 Mb/s)
Rozšiřující sloty
Integrated in the CPU (PCIEX16/PCIEX8):
3. generace procesorů AMD Ryzen™:
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x8 (PCIEX8)
2nd Generation AMD Ryzen™ processors:
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x16 (PCIEX16)
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x8 (PCIEX8)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When using the 3rd Generation AMD Ryzen™ processors/2nd Generation AMD Ryzen™ processors, the PCIEX16 slot operates at up to x8 mode.
2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/AMD Ryzen™ with Radeon™ Vega Graphics processors:
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x8 (PCIEX16)
Integrated in the Chipset (PCIEX4/PCIEX1):
1 x PCI Express x16 slot, supporting PCIe 4.0*/3.0 and running at x4 (PCIEX4)
* For 3rd Generation AMD Ryzen™ processors only.
2 x PCI Express x1 slots, supporting PCIe 4.0*/3.0
* For 3rd Generation AMD Ryzen™ processors only.
Rozhraní pro ukládání dat
Integrated in the CPU (M2A_SOCKET):
3. generace procesorů AMD Ryzen™:
1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support)
2nd Generation AMD Ryzen™ processors/2nd Generation AMD Ryzen™ with Radeon™ Vega Graphics processors/AMD Ryzen™ with Radeon™ Vega Graphics processors:
1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support)
Integrated in the Chipset (M2B_SOCKET):
1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 4.0*/3.0 x4/x2 SSD support)
* For 3rd Generation AMD Ryzen™ processors only.
6× konektor SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
Technologie více grafik
Podpora technologií NVIDIA® Quad-GPU SLI™ a 2-Way NVIDIA® SLI™
Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
* For 3rd Generation AMD Ryzen™ processors/2nd Generation AMD Ryzen™ processors only.
USB
Chipset+USB 2.0 Hub:
8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Čipset:
1 x USB Type-C™ port with USB 3.2 Gen 2 support, available through the internal USB header
1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
4 x USB 3.2 Gen 1 ports available through the internal USB headers
Integrated in the CPU:
3 x USB 3.2 Gen 1 ports on the back panel
1 x USB 3.2 Gen 2*/Gen 1 Type-A port (red) on the back panel
* For 3rd Generation AMD Ryzen™ processors only.
Interní konektory
1 x 24-pin ATX main power connector
1× 8pinový ATX 12V napájecí konektor
1 x 4-pin ATX 12V power connector
1× konektor pro procesorový ventilátor
1× konektor pro ventilátor vodního chlazení procesoru
3× konektor pro systémové ventilátory
2× konektor pro systémový ventilátor/čerpadlo vodního chlazení
2 x Addressable LED strip headers
2 x RGB LED strip headers
1 x CPU cooler LED strip/RGB LED strip header
2× konektor M.2 Socket 3
6× konektor SATA 6Gb/s
1 x front panel header
1 x front panel audio header
1 x USB Type-C™ port, with USB 3.2 Gen 2 support
2 x USB 3.2 Gen 1 headers
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)

TPM funkce je volitelná kvůli rozdílné regionální politice
1× propojka Clear CMOS
2× konektor pro teplotní senzor
1 x Q-Flash Plus button
Konektory na zadním panelu
1× port HDMI
1 x USB Type-C™ port, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 2*/Gen 1 Type-A port (red)
* For 3rd Generation AMD Ryzen™ processors only.
1 x USB 3.2 Gen 2 Type-A port (red)
3 x USB 3.2 Gen 1 ports
4× port USB 2.0/1.1
1× port RJ-45
1× optický S/PDIF výstup
5 x audio jacks
I / O řadič
iTE® I/O řadič
Monitorování HW
Detekce napětí
Detekce teploty
Detekce rychlosti otáčení ventilátoru
Water cooling flow rate detection
Varování při přehřátí
Varování při selhání ventilátoru
Ovládání rychlosti otáček ventilátoru
* Zda bude funkce pro regulaci otáček ventilátoru (čerpadla) podporována, závisí na ventilátoru (čerpadlu), jaký nainstalujete.
BIOS
2× 128 Mb flash
Licencovaný AMI UEFI BIOS
Podpora funkce DualBIOS™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátní vlastnosti
Podpora centra aplikací APP Center
* Dostupné aplikace v centru aplikací APP Center se mohou lišit v závislosti na modelu desky. Podporované funkce se mohou lišit podle specifikace základní desky.
@BIOS™
Auto Green
Podpora Cloud Station
EasyTune
Nástroj Fast Boot
Game Boost
Podpora funkce ON/OFF Charge
RGB Fusion
Smart Backup
Smart Keyboard
Smart Survey
Nástroj System Information Viewer
USB blokátor
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
Bundled Software
Norton® Internet Security (OEM verze)
Aplikace cFosSpeed
XSplit Gamecaster + Broadcaster (12 months license)
Operační systém
Podpora Windows 10 64b
Velikost
Formát ATX; 30,5 cm × 24,4 cm

[djstudio]

Zatím čekám na další komponenty a hlavně na CPU AMD RYZEN 7 3700X, 8-core, 3.6 GHz (4.4 GHz Turbo), 36MB cache, 65W, socket AM4.

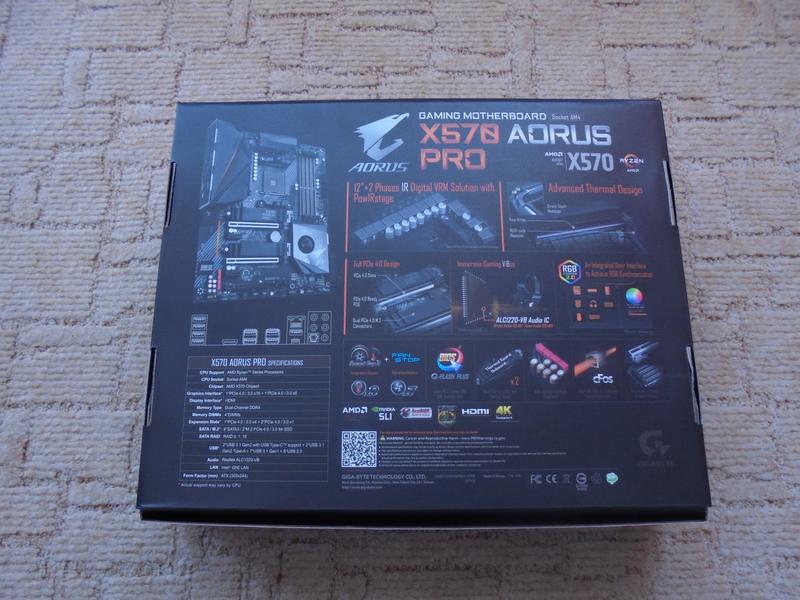

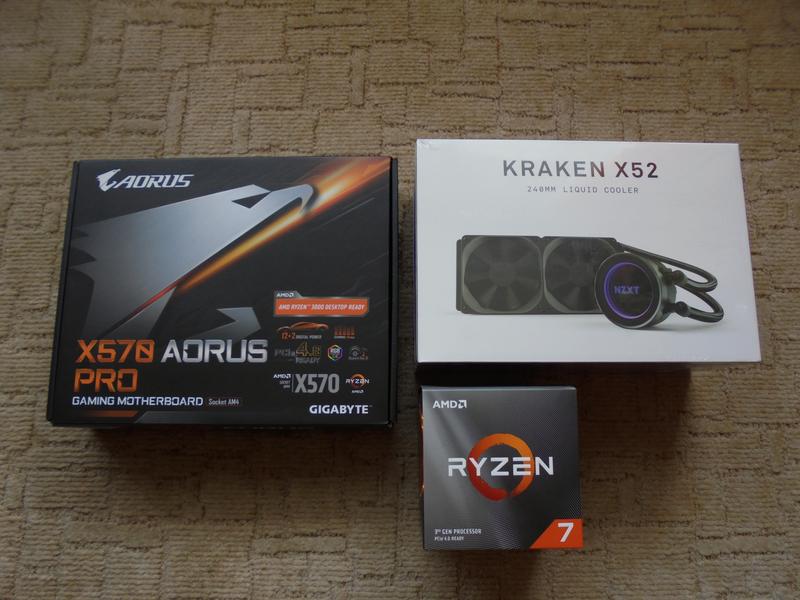

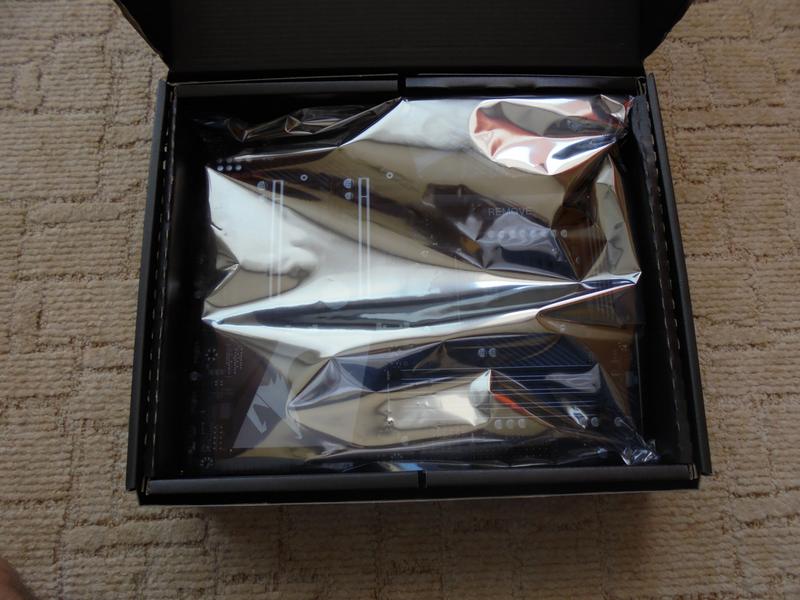

Reálné foto krabice 1:


Reálné foto krabice 2:


Reálné foto krabice 3:

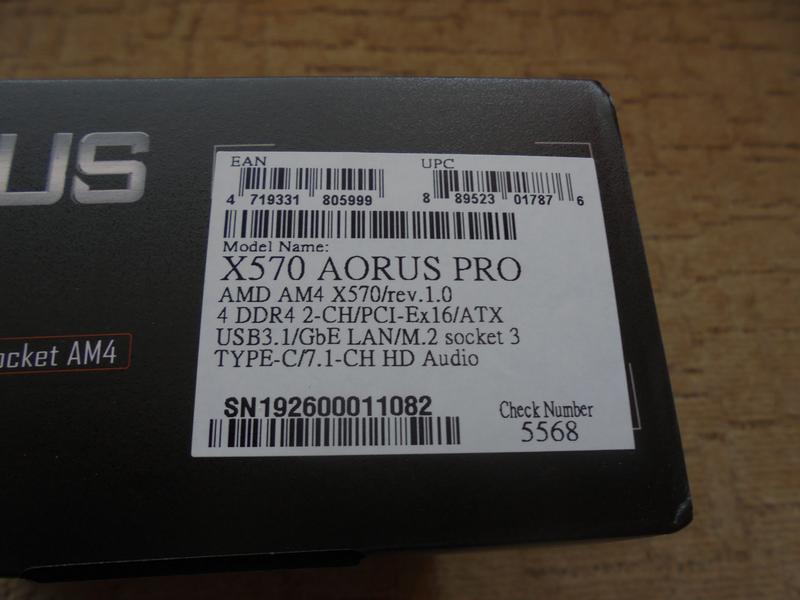

Reálné foto EAN 4:


Deska v Revizi 1.0 jiná zatím není a třeba ani nebude.

[DJIcee]

Mam verzi Ultra a neni to vubec spatne.
Vadi me akorat 2 veci.
Nabehnuti desky - po zapnuti ji to docela dost trva.
Ventilator - pokud se deska dost nazhavi a ventilator se rozjede na max tak to zni jako by tam mirne o neco drel. Jenze pri hrani to grafika hrave prehluci jeste ze hraju se sluchatkama

Pro me velke +
3x M.2 - casem vymenim pevne disky za M.2 a HDD si necham uz jen jako externi zalohu
pro praci do budoucna podpora 128GB RAM
Zvuk: krom ALC1220 ma i AMP-UP Audio
Wifi a bluetooth - nemusim dokupovat BT a mou USB wifi uz nebudu potrebovat navic integrovana wifi ma podporu ax

[segestes]

Ahoj, ta deska by měla mít možnost nastavení ventilátoru na pasivní režim, případně vlastní křivku. Nezkoušel jsi, jestli to náhodou neuchladí pasivně?

[djstudio]

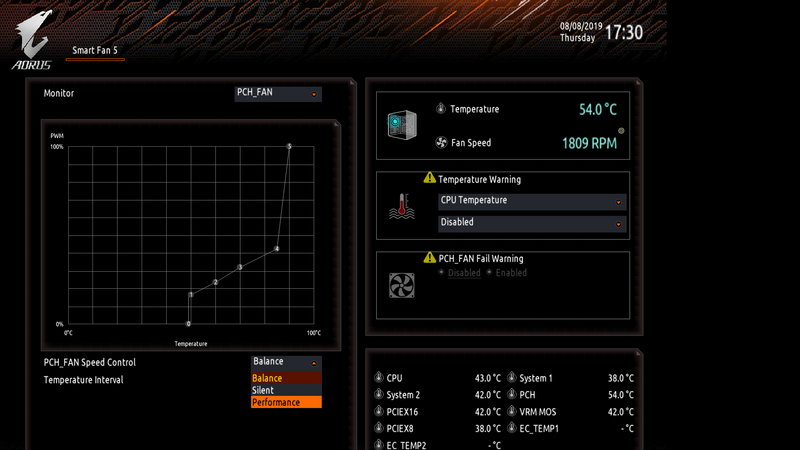

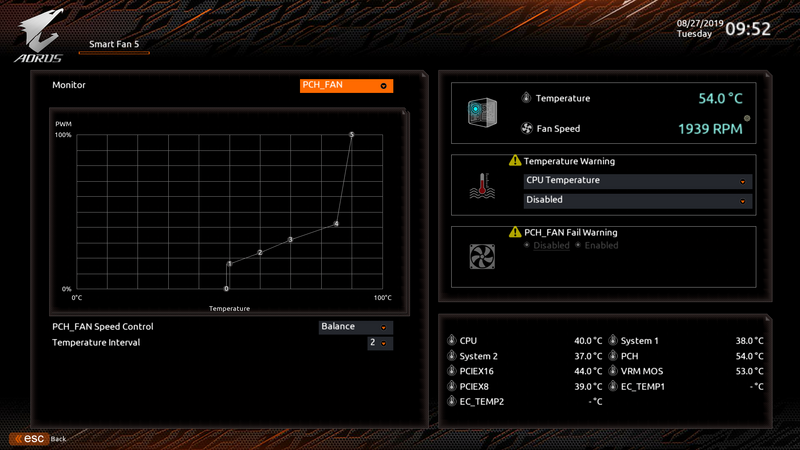

Ten vetracek v jednom z novejsich biosu jde v nem nastavit na tri urovne
* Add Three Profiles for PCH Fan (Silent/ Balance/ Performance mode)
To by jel na max jen u her a max vytizeni.

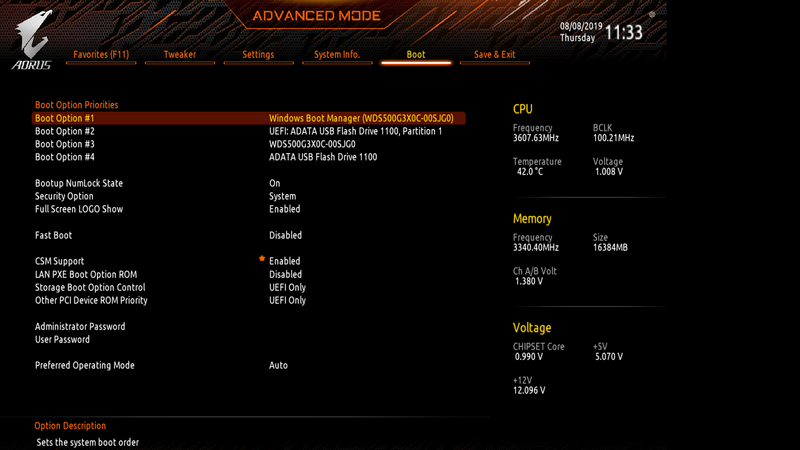

Bootovani to by slo prezit třeba v tom novem biosu z 2.8.2019 - F4i to uz opravene je pokud si ho uz nenahral.
Prodejni desky budou mit asi Bios F3.Ja se na tu ULTRA také dival ale Wi-Fi nepotrebuji a 3x M.2 také ne.
Ale jako podvozek pro poradne PC to je.

[DJIcee]

segestes
vypinat vetracek na desce bych asi nedoporucoval. Ono to tam docela dost hreje obzvlast v zatezi.
Navic tomu doooost pomaha grafika ktera se toho skoro dotyka

djstudio
mam naranej novej bios a je pravda ze se to o neco zlepsilo. Jen za poslednich x let jsem byl zvyklej ze se ukaze po zapnuti logo na par vterin a hned jedu do winu.
Ted mam docela dlouho tmu kde se me asi nekolikrat jako by vypne monitor, ukaze se me znak Aorus ktery nacita a pak uz jsem ve winu.

[Richie Rich]

Zdar chlapi, mám cheap Aorus Elite. Původně jsem chtěl B450 Mortar, pak kvůli budoucímu upgradu na 16c jsem zvažoval nějakou X470 s dobrou napájecí kaskádou... a to už jsem byl skoro na cenách X570. Takže jsem vybíral mezi TUF a Elitkou, nakonec jsem kvůli SPDIF vzal tu Elitku a zatím spokojenost.

- ten větrák na chipsetu není vůbec slyšet, větrák na CPU je mnohem hlučnější.
- to bootování je fakt pomalejší.
- co mne štve jsou ty barevné diody podsvícení zadního panelu, které svítí i při vypnutém kompu. Nevíte jak to vypnout?

[DJIcee]

Kdyz vypnu PC tak me vse zhasne. Zkus si stahnout tento prog. na ovladani barev a nastav si trvale vypnuto
RGB Fusion 2.0
https://www.gigabyte.com/MicroSite/512/rgb2.html

Chladic na CPU mam vcelku tichej a nastavil jsem si ho do 50 stupnu jen 300 otacek.
Vetsinou se me otaci kolem 450-650 otacek ale na oplatku je to macek Noctua NH-D15

[Barnews]

Na gigabyte software si dávejte bacha, sou to šílený věci.

S RGB Fusion mám tu zkušenost, že nedovolil z nějakého důvodu PC vypínat monitor při nečinosti a uspávat PC.

Ale kdo ví, možná už to opravili v novejch verzích.

[djstudio]

Všechny komponenty doma akorát budu odjíždět na dovolenou tak to seskládám až po ní.
Jen to hodím tak na stůl a zkusím funkčnost celku to bych mohl stihnout.

Foto 1:
GIGABYTE X570 AORUS PRO - 7000,- Kč
AMD RYZEN 7 3700X - 9000,- Kč
NZXT Kraken X52 - 3000,- Kč

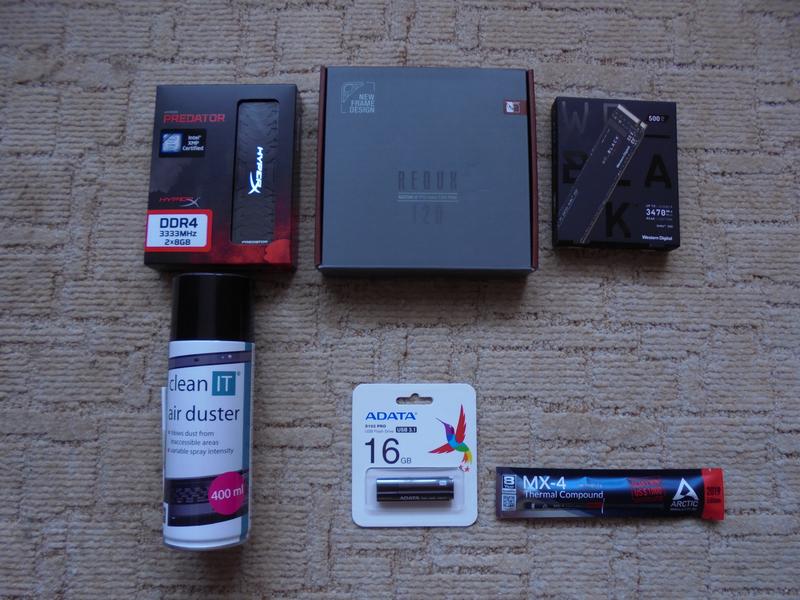

Foto 2:
Kingston HyperX Predator 16GB (2x8GB) DDR4 3333 CL 16 - 2500,- Kč
Noctua NF-P12 redux-1300 PWM - 300,- Kč
WD Black SN750, M.2 - 500GB - 2900,- Kč
USB 3.1 ADATA Superior S102 Pro 16GB - Instalace Win 10 x64 pro CZ


Foto 3:

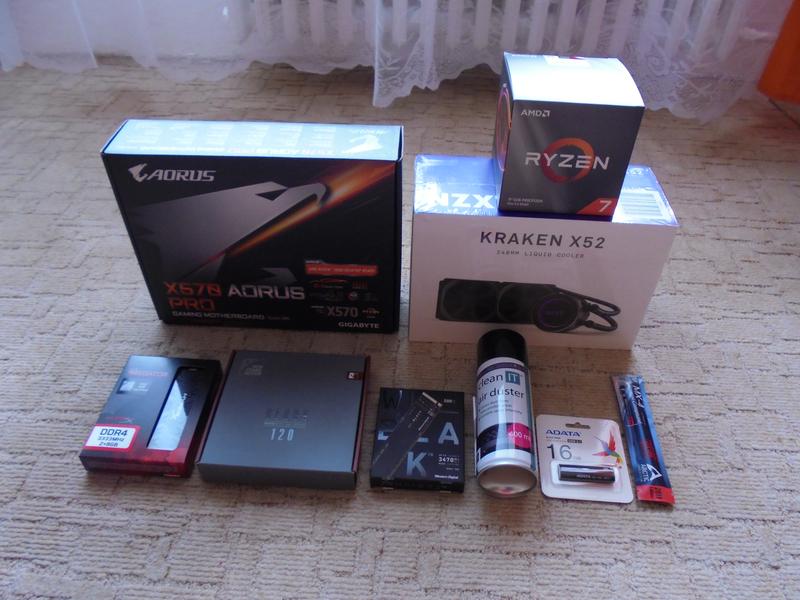

Kompletní foto Upgrade Kitu.

Tohle bude nahrazeno:
MB: MSI Z-87-G45 Gaming CPU: Intel i5 4670 3.8Ghz RAM: DDR3 2x8GB Kingston HyperX CL9

[Richie Rich]

Kdyz vypnu PC tak me vse zhasne. Zkus si stahnout tento prog. na ovladani barev a nastav si trvale vypnuto
RGB Fusion 2.0
https://www.gigabyte.com/MicroSite/512/rgb2.html

Chladic na CPU mam vcelku tichej a nastavil jsem si ho do 50 stupnu jen 300 otacek.
Vetsinou se me otaci kolem 450-650 otacek ale na oplatku je to macek Noctua NH-D15

Díkes, vyzkouštím to vypnout přes ten RGB fusion, snad to půjde.

Jo jinak já jedu zatím stock chladič. Asi u něj zůstanu, protože když si vezmu co dávali jako stock dříve takový nízký kus hliníku s vysokootáčkovým ventilátorem.... ten dnešní stock je kvalitní chladič s heatpipe a na to osmijádro stačí bohatě. Příští rok pro Zen3 16c to už asi bude chtít něco lepšího

[djstudio]

Další várka fotek.

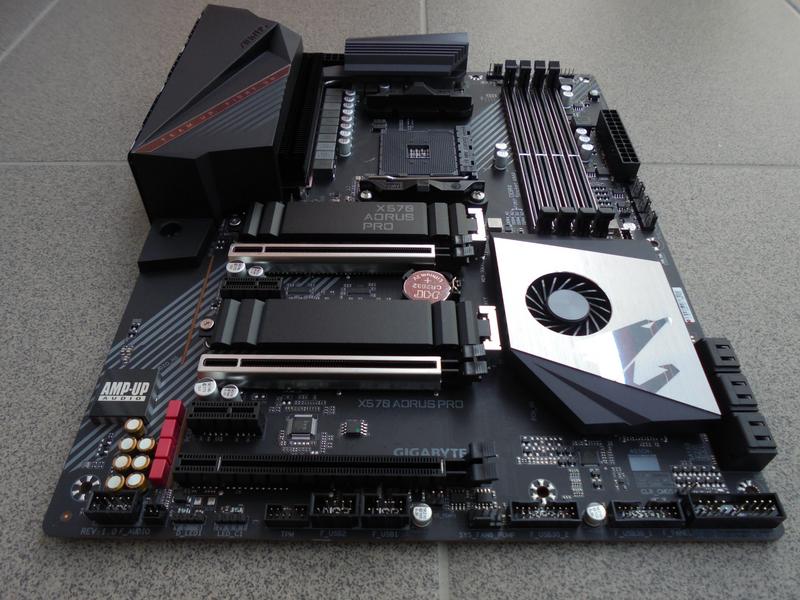

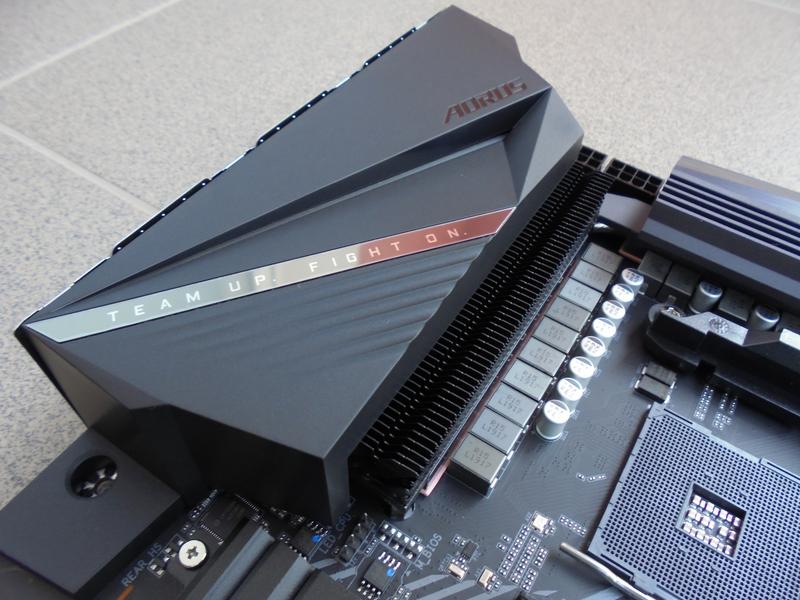

Deska v celé své kráse

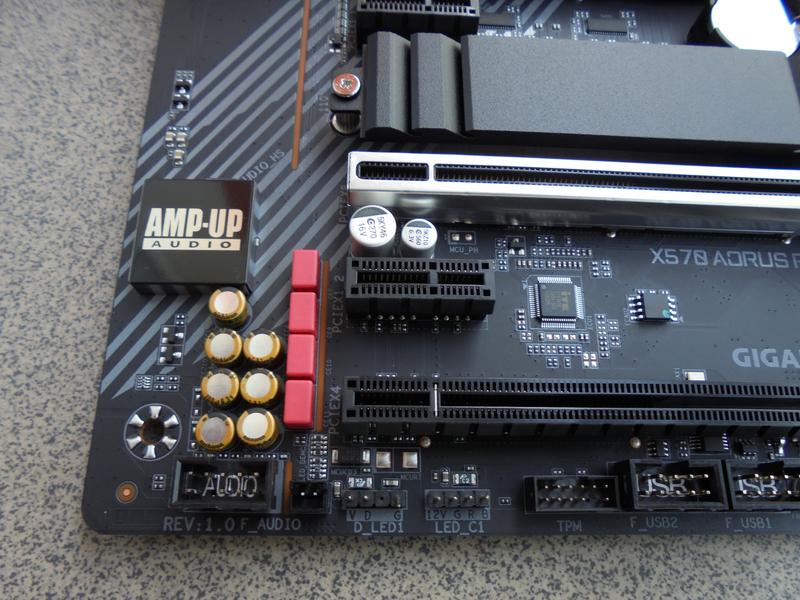

Audio




Desku už jsem zkusil a jede je na ní F3 Bios. Fotky přidám bud dnes nebo zítra. Letmé dojmy také sepíšu.

[djstudio]

Socket

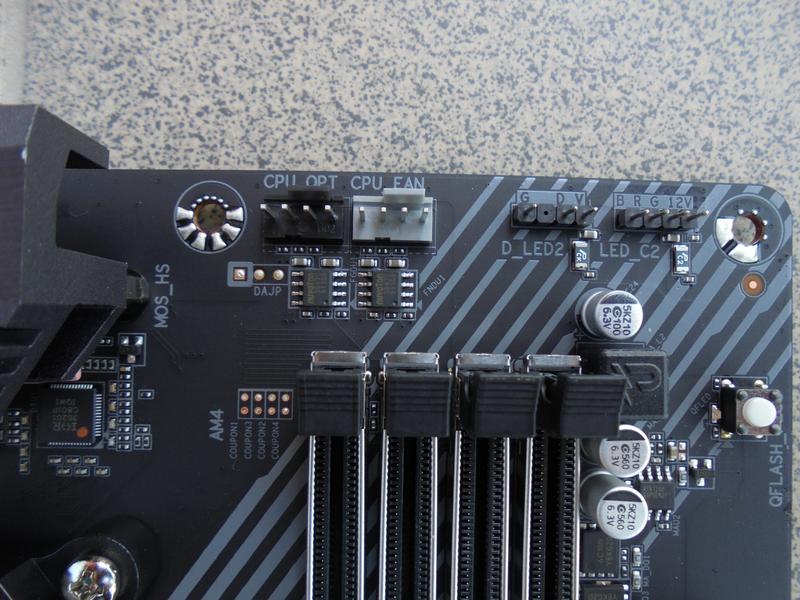

Fan Konektory jedny z mála


Bracket

[djstudio]

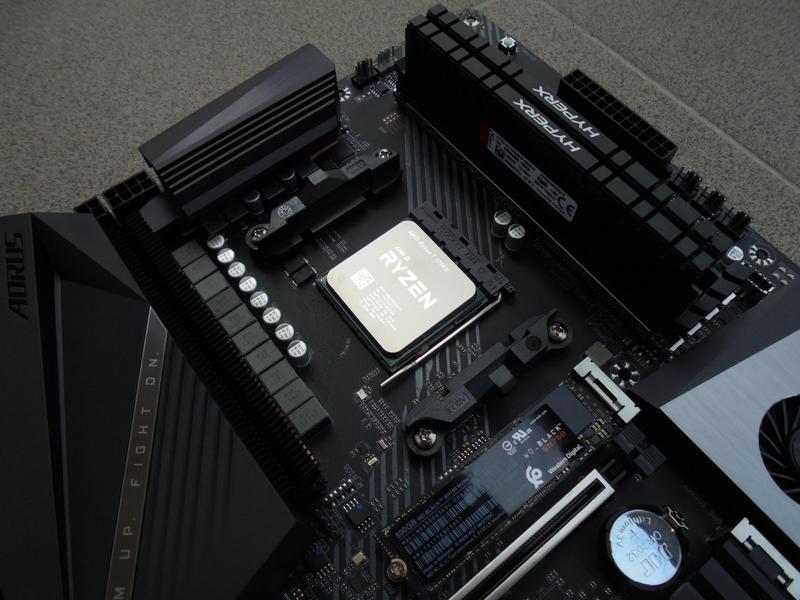

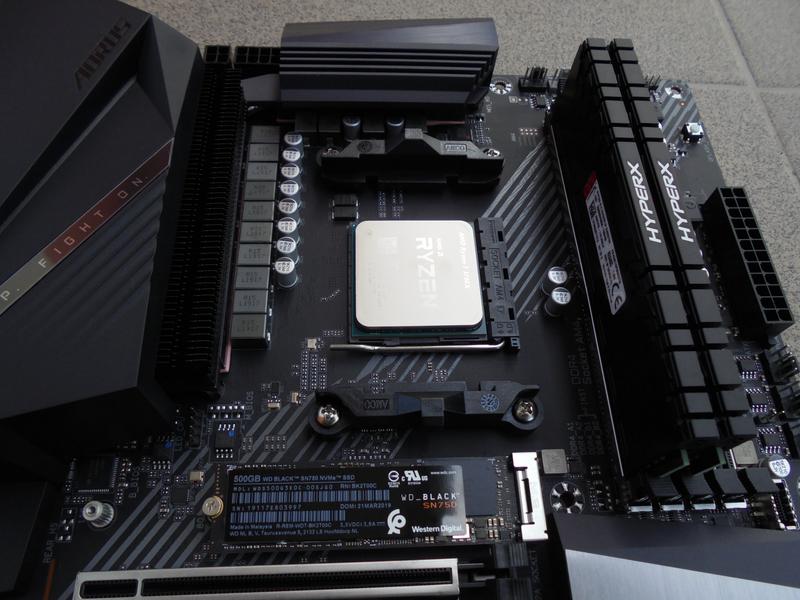

Osazený CPU 3700X a RAM ( singlchanell ) špatně nasezený. Správně na dual musí být bank A1 + B1 - ne jak já A1+A2. No na manuál jsem se nedíval.



Napájení CPU stačí napojit jen ten 8 pin a jede to.



Na M.2 SSD jsem pak dal ten pasivní chladič od desky.


Ten pasivek se zdál jen jako plíšek ale je to silnější než by se zdálo.

Deska je kvalitní a zpracování je dobře odvedené.

[DJIcee]

Richie Rich: slysel jsem ze ten box chladic je prej dobrej ale ja tam dal tuhle obludu aby se to co nejvice chladilo pasivne ci s minimalnima otackama

[Richie Rich]

Tak vodník je vodník, o tom žádná. Jsem měl kdysi na Athlonu taky vodní blok, hnalo to akvarijní čerpadlo, radiátor z felicie venku v chladu za oknem. Dneska ty AIO vodníci jsou někde jinde než ten můj prototyp. Ty už jsi na Zen3 vlastně solidně připraven

[djstudio]

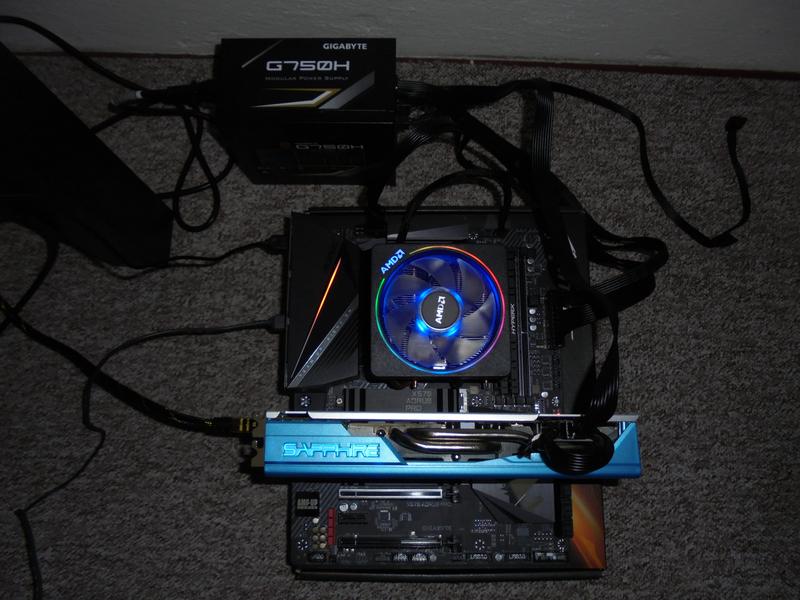

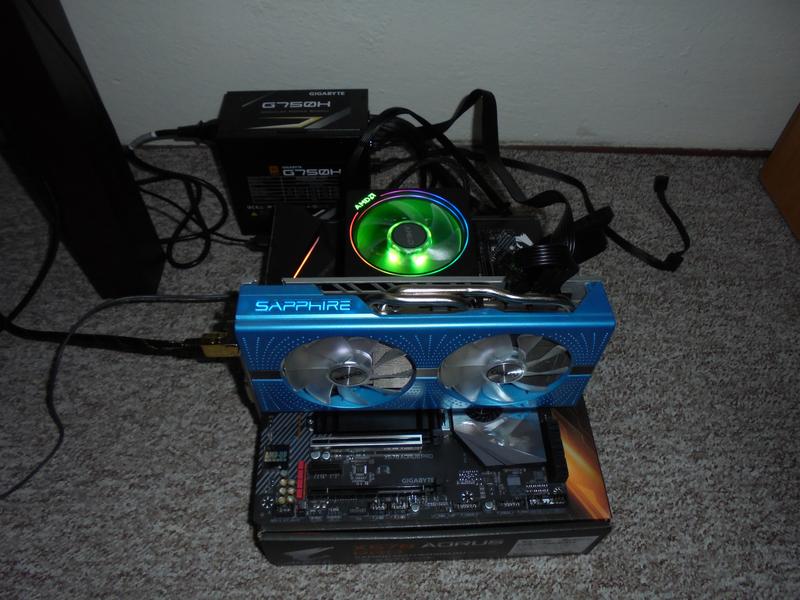

Než komplet rozeberu původní sestavu tak otestováno jen tak mimo skříň funkčnost celku.
Za dva dny jedu na dovolenou tak do skříně to naskládám až po ní.

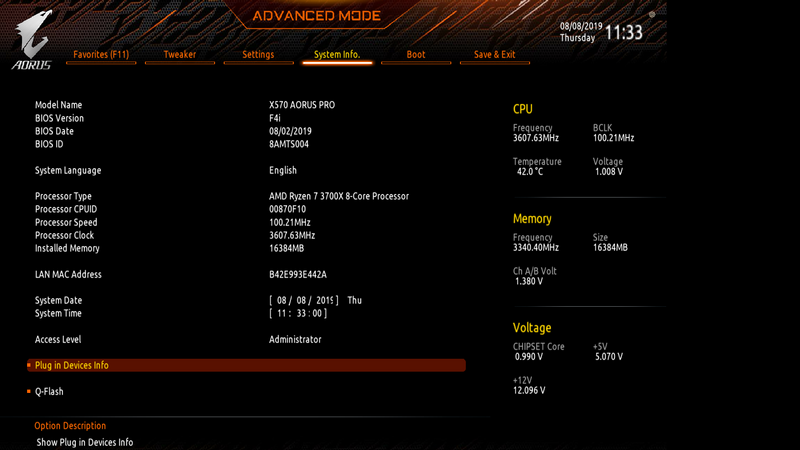

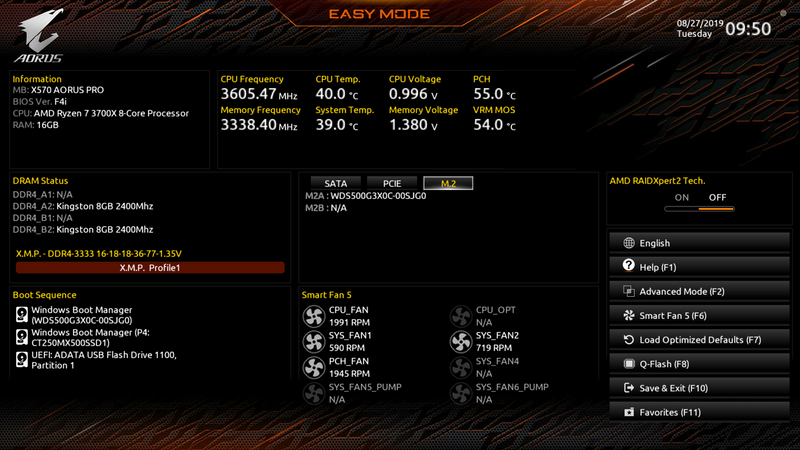

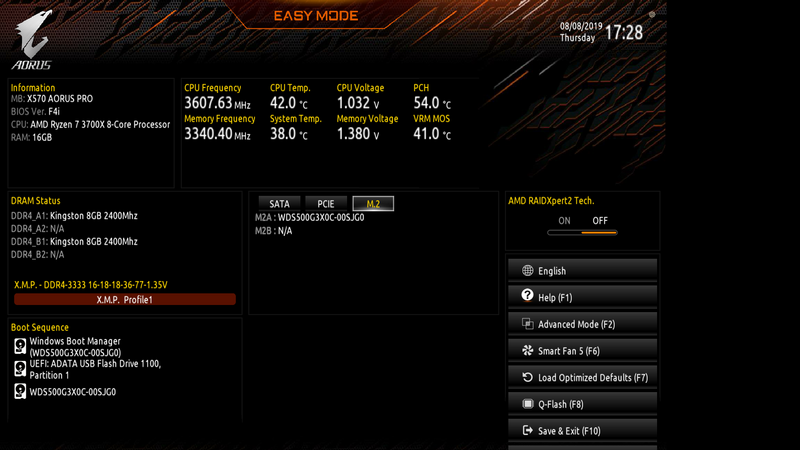

Nahrán nový Bios F4i. Nainstalovány z FlashDisku Win 10 Pro a vše v pořádku nikde žádný zádrhel.
Box chladič bude pak nahrazen AIO Krakenem 52. Potřeboval jsem to jen zkusit. Vytáhl jsem z PC zdroj a grafickou kartu a pak to zase vrátil zpět at mohu ještě fungovat.

Ten boost do Win je teda podstatně delší než jsem zvyklí ale není to nic tragického ale trvá dýl.
Chladič na chipsetu je trochu slyšet když jede na max otačky kolem 2500 - 2800. Ale Bios to umožnuje nastavit dle libosti na tři výkonovy stupně.


Já vím vypadá to hrozně takhle na koberci ale účel byl zjistit funkčnost že to frčí.


Ten AMD chladič není špatný ale jde dost slyšet což by šlo zregulovat biosem.



Podsvícení desky je takové decentní.

[djstudio]

Bios F4i nahraný. Je to u GIGABYTE přehledný jen některé položky jsou vnořeny až v podmenu takže je potřeba se knim proklikat.



Boot

Položka Fast Boot tam by možná šla změnit rychlost bootu systemu to že do win nám to trvá default je Disable.

System Info - základní informace


PCH FAN - chladič čipsetu


Tři urovně nastavení.
Silent je tiché - 0 RPM až 1600 RPM
Balance - 900 RPM až 1900 RPM
Performance - nad 2000 RPM viděl jsem max 2800 RPM

[djstudio]

Ruská recenze desky:
https://greentechreviews.ru/2019/08/16/ ... aorus-pro/


//edit Don: Promaz OT

[djstudio]

Něco tu smázli a celkem dost informací ale co už.

Co říci k desce která pár dní bezproblémově funguje.

Chipset chladič není slyšet momentálně je v biosu nastaven na Balance.
Z toho byly trochu obavy ale je to OK. Otáčky běžně kolem 1900 RPM.
Uzavřená skřín.

Otáčky ventilátorů,jak dva systémové tak AIO Pumpa a Chipset Fan.


Vyzdvihnu zvukový výstup z desky ten Realtek 1220 je opravdu slušný.
Hraje to na integrovaný chip nádherně a není potřeba nahrazovat zvukovou kartou řekněme v ceně 2000,- Kč. Pro běžného uživatele mp3,hry,film v pořádku. Mně ta čistota zvuku překvapila.

Další věci ohledně desky jakmile bude něco potřeba zmínit. Takhle ji určitě doporučuji.
CPU jede na defaultu taktovat ho nebudu.
