Project Tunel :)

[michalos]

Na minimum to má těch 9.1 dB.... a pochybuji, že Be Quiet má méně

[Stratos]

A máš odkaz na ten test? Tohle jsou Noctua ULN větráky, je to nová řada....

ano vim mel jsem je doma par dni a nic extra.. na max otacky slyset sou a ja potrebuju na grafiku 1000ot+ pro jistotu a ty rychlejsi verze byly uz celkem hlucny.. SIce na Noctue jedu radu let ale jak rikam klidne skusim Be Quiet protoze vsude je chvalej az do nebes a cenove vyjdou stejne neli mene a hlavne vypadaj mnohem lip, prece jenom noctua je po strance dizajnu a sladeni barev na celkem spatny urovni...

test ti najdu, jinak par odkazu je snad i primo na strankach Be Quiet u te jejich nove rady Silent WIngs 2

Na minimum to má těch 9.1 dB.... a pochybuji, že Be Quiet má méně

no je tam 7V i 5V redukce a v zakladu to ma 15.8dBa pri 1500ot coz je paradni hodnota.

[Stratos]

tak dorazil MK-26

[shelby_nr]

co jsem koukal na testy tak jsou Be QUiet opravdu trosku lepsi (maji i lepsi zvukovy projev loziska) a stojej stejny penize. Taky jsou lepe dizajnove vyresene protoze jsou cerne a budou do skrine lepe pasovat.
Zdroj beru taky Be QUiet 850W s hlucnosti 10dBa coz je luxus.. Nemcouri jak vidno umej

Na tie testy by som sa moc nespoliehal. Ďalšou vecou je ložisko - ako dlho vydrží resp. či po čase nezačne byť počuteľné. Čo sa týka dizajnu - o tom žiadna...
Čo sa týka zdroja - dobrý výber, vyrába ho Seasonic, v podstate sa jedná o SS-860XP (s menšími rozdielmi a akurát be quiet tam dal svoj fan). Neuvažoval si nad semi-pasívnym zdrojom?

Aby som nebol úplne OT:
- škoda, že si nepočkal na čiernu verziu MK-26
- k tej MB by sa hodili nejaké červené prvky...napr. tie pci zaslepky
- ten 2. tunel nemohol byť o kúsok širší? aby bol za rovno košom na 5,25"

[Stratos]

loziska si myslim meli vydrzet, komp ma prachovy filtry tj ventilatory by nemeli dostavat takovej coud.
co se tyka toho zdroje ano pasivni bych chtel ale nikdo nedela poradnej vysoko watovej krom pripravovaneho Enermaxu ale pote co jsem komunikoval primo s clovickem od nich, zdroj ma vyjit az koncem roku, nejdrive v 3Q/2013 a tak dlouho cekat nechci. STejne si myslim ze ten zdroj bude totalne tichej protoze bude mit svuj vlastni okruh chlazeni tj nema se jak zahrat.

Cernej MK-26 chci ale nevi se kdy bude a kort kdy bude u nas v EU.. Tj dalsi cekani ktery nechci podstupovat. Dyztak pak tenhle prodam a koupim cernej v tom nevidim problem.


ten dolni tunel jsem delal na miru tomu uchyceni 14cm ventilatoru tj sedne presne na ten plechovej vystupek, nechtel jsem to delat sirsi kvuli uniku vzduchu a ztrate vykonu toho tunelu.. Taky pak muzu dat v tomto miste na bocnici vice odhlucnovaci hmoty coz se hodi...

jediny co jeste resim zda nak nevysperkovat chlazeni VRM na HD7970. U HD6950 Jsem provozoval toto:

jenomze na HD7970 je jine uchyceni a jestli by to slo nejak upravit tot otazka... Kazdopadne s timto jsem se na VRM nedostal pres 60°C pasivne.

[shelby_nr]

Zdroj si si mal objedn. tento - http://www.tichepc.sk/Super-Flower-SF-1 ... l?arg1=001 ...aj keby si mal CF by šiel pasívne.
Inak akú odhluč. hmotu chceš použiť? a kde všade?

[Stratos]

vypada pekne ale tohle mi bude podle me stacit a i t sladim vsechno do jedny znacky ... Vzdycky je moznost to strelit a vymenit, treba az vyjde ten zcela pasivni enermax vemu ho.

Hmotu mam od Gumexu cca 2m ctverecni 10+10
+ tu mam jeste nakou hmotu od silentmaxxu.

jinak vsude kam to pujde, klidne i v nekolika vrstvach. Taky udelam takovej malej odhlucnovaci domecek na tu integrovanou pumpu, prece jenom trosku piska coz se mi nelibi

Jinak s tim tunelem ja te asi blbe pochopil, tys asi myslel proc neni zaroven s tim kosem v horizontalni rovine (chtel jsem ho udelat co nejdelsi aby sel opravdu vzduch jako prvni na cipset a hned na grafiku) Grafice bude jeste privadet vzduch ten bocni ventilator.

tj 2x14 budou vzduch privadet a 1x14 + 1x18 odvadet. ABy to bylo nak tak vyrovnane a vzduch se mi tam neakumuloval. Ted jeste premyslim jestli hodim bocni na 7v a predni na 12v nebo naopak tj pak to musim odladit co bude lepsi z hlediska teplot a hluku, mozna budou oba stacit na 7v

jinak baleni toho Be QUiet je to nejluxusnejsi co sem zatim videl




skusil jsem jen tak na zkousku zapnout pocitac a v klidu 65W tj i 2011 umi byt usporna platforma

jinak nekdo znalejsi zdroju Be QUiet! k cemu je dobrej ten prepinac co je u toho zdroje? prej to ma neco spolecnyho pro 12v vetev nebo nak tak, jeste sem to nestudoval... Jinak desku jsem zapojil na 8pin + 4 pin tak snad bude mit pro extremni taktovani dost "stavy"

[Stratos]

prvni predbezny test chlazeni...
http://stratos1.rajce.idnes.cz/projekt_ ... efault.jpg
defaultni takty - max teplota 49°C (prumer 40-45°C)

[michalos]

Prosím tě, zase si vymýšliš jako vždy Kde jsi vzal že 140mm ventilátory Be Quiet mají při 1500 otáčkách hluk 15.8 dB? Už z logiky věci to tak prostě být nemůže... mají jen 1000 otáček a 15,8 dB Já ty Noctuy mám doma 4 kousky v kompu a jou dokonale tiché na 650 otáček - neslyšitelné.... při 850 jsou skoro neslyšitelné

[Stratos]

asi jsem to blbe napsal.. 120mm maji 1500ot/min a 140mm maji 1000ot/min
noctuy sem tu mel taky doma 140mm jak ty pomalejsi tak rychlejsi a nic extra mi to neprislo.. Pokud budou Be Quiet "jenom" na stejne urovni tak co se da delat, aspon jsou cerne...

[flanker]

krása, vždy je na obdiv, když si někdo něco vyrobí a nebo nechá alespoň vyrobit na zakázkua pak to užije. Pěkné, jen tak dál, jsme zvědavej na finální visáž a na nějaké testy výkonu, OC a teplot

[Stratos]

diky za nazor, zvlast od takovyho "OC" "GURU"

prvni nastrel taktovani zde:
CPU 4600Mhz
napeti: 1.3V
pameti: 4x8GB Corsair 1866Mhz CL10@1.6V 1600Mhz T2 (tohle ted budu ladit jako prvni, chci 1866Mhz a T1)
teploty: 60°C (pri min otackach cca 600Ot/min 69-70°C - nulova hlucnost)
maximalni spotreba celeho PC na 4600Mhz: cca 300W (bez grafiky mam tam zatim QUadro 290nvs)

na default to zere v idle pouze 60-65W, teploty pri 100% vytizeni max 40-45°C pri minimalnich otackach cca 600ot/min - neslysne. (disk nakej Western Black 640GB s SSD bude jeste o nakych 5W dole)

s tim ze skrin ani chlazeni jeste neni finalni natoz odhlucneni skrine/pumpy apod....
http://stratos1.rajce.idnes.cz/projekt_ ... v_OCCT.jpg

CineBench 11.5
skore - 13.32
http://stratos1.rajce.idnes.cz/projekt_ ... Mhz_T2.jpg

[Stratos]

tak prace pokracuji, dnes jsem si navrtal diry do spodniho tunelu a prichytil na ty ctyri otvory se zavitem po te spodni lizince po ktere jezdi ten spodni originalni suplik na disky. Na spodni hranu tuneli jsem do kazdeho rohu nalepil gumovou podlozky aby se neprenaseli pripadne vibrace.
Momentalne jsem ve fazi cekani na ventilatory coz se muze jeste protahnout az na 2 tydny . Bohuzel sehnat u nas Be QUiet! Silent WIngs 2 je tezkej problem.

[Stratos]

Takze nakonec jsem se rozhodl dolni kose pro disky uplne zrusit. Misto toho si necham vyrobit takovy U profil z plechu o sirce 5.25" a do nej hodim ty dva silentmaxxy (budu mit dva klasicke GREEN disky 2TB + 2.5TB). DNeska vecer to zmerim a nakreslim a zadam do vyroby. Casu mam stejne dost, stale cekam na Ventilatory Be Quiet!

[Stratos]

Peklo zamrzlo
Konecne mi prisly ventilatory od Be QUiet! takze muzu naplno opet rozjet stavbu PC ...

Jinak jsem jeste dostal napad ten celni panel skrine ktery je z plastu nahradit hlinikovym? material neni problem a obrobit ho taky ne... mozna tam vyfrezovat nejake to logo ASUS Republic of Games apod...

nejaky napada nekdo?

[Dithius]

kdyby se dal vykartačovat na hrubo a nalakovat na černo to by byla pecka a na to bych z oceli dal plech v podobě republik of gamer v červeně nalakovaný. Vrypavat logo do hliníku mi přijde jako nesmysl bylo by to nenápadné a kdyby to nějak nesedělo tak ten hliník už nevratíž zpátky.

jinak to logo myslím jen čistě logo bez toho aby tam byl nápis.

http://www.wallsave.com/wallpapers/1920 ... 009566.jpg

jedna část vyleštěná ocel a možna nějaký lak čirý, a druhou rudou čast prostě rudě

[Stratos]

asi jenom znak... kazdej vi o co de .. Dobrej napad... jinak Be Quiet! vyskouseny a nainstalovany. Muzu rict kam se hrabe Noctua...

system uchyceni uplne nekde jinde.
vaha celeho vetraku uplne nekde jinde..
hlucnost moturku uplne nekde jinde.
a na 5-7V nejsou slyset ani kdyz das ucho az k nim (140mm verze) tj vsechny 140mm ve skrini 5x dam na 7V natvrdo a ty 2x120mm na vodniku budu regulovat pomoci regulace na 12V-5V-OFF..

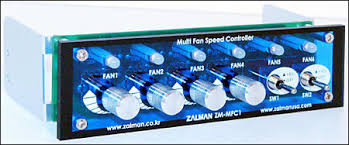

mam na to tady jeste tento starej regulator od Zalmanu (ja vedel ze se jeste bude nekdy hodit)

vyuzil bych ty packy uplne v pravo... (umistenej bude pod tunelem..)

[Stratos]

takze jsem dneska hledal nakou tu firmu na ten hlinik idealne eloxovanej. Takze firmy jsou ale delaj to na velky metraze, snad to nekde domluvim. Dalsi problem je ze taovej plech se musi obrobit tj obrobene hrany pridou o ten ELAX.. tj idealni asi koupit nekde hlinikovej plech, obrobit a az pote hodit nekam na "cernej" elax... Kazdopadne asi to pujde. Bude to sice asi na dyl ale stejne k tomu jeste musim namalovat nakou vyrobni dokumentaci tj rozebrat stavajici plastove dvirka a namalovat jak je to udelane apod...

kazdopadne na to hodim to logo ASUS RoG kde cast znaku bude lesteny kov (hlinik nebo neco podobneho + lak) a druha cast znaku v cerveny barve + lak... Timto asi skoncim co se tyce predku skrine...

nekdo nejake napady na dalsi pripadny Airbrash? (vnitrek + zevnejsek skrine)

[jamesbond007]

Eloxovat se velice dobre necha i v domacich podminkach...

http://www.astronom.cz/procyon/chemistry/elox.html

[Stratos]

Takze jsem si dneska zas trosku hral, abych se nekam pohnul.

Zameril jsem se na kabelaz + ochlucneni.

kabelaz:


na vodni pumpu jsem udelal zatim zkusebni domecek na odhlucneni.








Bocnice:


Na vydech jsem dal ochrane mrizki, po kompu se mi obcas probehne kocka tak aby neco neponicila


na zadni strane skrine jsem zaslepil vetraci otvory


Zaslepky na predku skrine jsem odhlucnil pomoci Silentmaxx gumy pro nizke tony


predni nadech pro vodni chlazeni jsem cely oblozil tak aby to nasavalo opravdu jenom temi boky v predku skrine.. + nejake to odhlucneni




vepredu mam jenom jeden ventilator tj spodni jsem zaslepil 2x vrstva silentmaxx na stredni tony + jedna vrstva hmoty od GUMEXU 10+10mm
