Prodlužka na interní USB

Příspěvek od bukva »

Zdravím, mám zcela banální dotaz :)

Koupil jsem si novou desku, která má interní USB konektory (klasika 2x5 -1 pin) pro panel case až úplně dole vzadu. A ty kabely co vedou z čela tam nedosáhnou a proto bych potřeboval na tento kablík asi 20cm "prodlužku". Bohužel nevím, kde ty konektory sehnat a i kdybych je měl, tak pochybuju, že bych to dokázal sestavit :)

Druhá věc je, že deska má i konektor na čelní USB3.0 (ten má mnohem víc pinů), ale case to nemá, zato má ještě čtečku karet na další USB konektor ... takže by se mi hodil ještě jeden takový kablík, ale s USB3 => USB2 redukcí (ta se prý dodává k deskám ze stejné řady, které USB3 nepodporují).

Je tu někdo, kdo by mi to dokázal za rozumný obnos vyrobit? Nebo možnost to koupit?
srna
Středně pokročilý
Středně pokročilý
Uživatelský avatar
Registrován: 28. pro 2004
Bydliště: Praha

Re: Prodlužka na interní USB

Příspěvek od srna »

ohledne kabelu z cela....konektory GME nebo kabel od cela strihnout a nastavit(stinenej 4drat)

a redukce netusim



//presun
Obrázek Obrázek Obrázek Obrázek Obrázek
Trinom
Čestný člen
Čestný člen
Uživatelský avatar
Registrován: 13. črc 2005
Bydliště: Brno
Kontaktovat uživatele:

Re: Prodlužka na interní USB

Příspěvek od Trinom »

Co jsem usb3 viděl, tak má úplně identickej konektor, tudíž nevidím důvod pro víc pinů.
Obrázek Measure With Micrometer, Mark With Chalk, Cut With Ax.....................TDI = Ten Dým Ignoruj
Maranov
Mírně pokročilý
Mírně pokročilý
Uživatelský avatar
Registrován: 21. črc 2006

Re: Prodlužka na interní USB

Příspěvek od Maranov »

Nepůjde ta čtečka do těch USB3 pinů normálně zapojit? USB3 je de facto USB2 + další piny pro novější rozhraní.
DESKTOP: C2D E8200 (pasivně); ATI HD 3870 (AC S1, 120 fan@5V); 4GB RAM; OCZ Vertex2 SSD 64GB; 320+320+250GB JBOD (odhlučněno); 2x FSC P19-2 (2056x1024)
MOBILE: Lenovo Thinkpad T420 4177 CTR, Crucial M4 SSD 128GB, 6GB RAM; FSC P19-2; Logitech G400
POCKET: Nokia Hulmia 800; Hitachi 500GB@Scythe Kamazo 2 (eSATA); Creative EP-630
AUDIO: Sennheiser HD 555 (foam mod), NuForce Icon µDAC, FLAC, ReplayGain, f2k

"A Man's mortality is a compass that points his way in life."
OndraSter
Středně pokročilý
Středně pokročilý
Uživatelský avatar
Registrován: 22. úno 2006
Bydliště: Praha / ČVUT FIT
Kontaktovat uživatele:

Re: Prodlužka na interní USB

Příspěvek od OndraSter »

http://extreme.pcgameshardware.de/attac ... header.jpg

Nejde, ty piny jsou nižší a hustější.
PC: i5-2500k 4.5GHz/24GB RAM/GTX560 Ti 1GB/>5TB - W7 Prof x64; Microsoft SideWinder X3 notebook: HP 6715b (4GB RAM) - W7 Prof x64;
mobil: Nokia Lumia 800 Cyan, 16GB; tablet: Toshiba Portege M200 (2GB, 64GB SSD, GeForce FX5200) - W7 Prof x32


Nahraďte Arduino výkonnější variantou!
Vývojová prostředí a nástroje | Webové prohlížeče | Seznam freehostingů
arxeiss
Začátečník
Začátečník
Uživatelský avatar
Registrován: 19. črc 2008
Bydliště: Krmelín (předměstí Ostravy)
Kontaktovat uživatele:

Re: Prodlužka na interní USB

Příspěvek od arxeiss »

Trinom píše:Co jsem usb3 viděl, tak má úplně identickej konektor, tudíž nevidím důvod pro víc pinů.
Viděl jsi špatně :)
Zde http://www.1u.cz/wp-content/usb3.jpg je to pěkně vidět, on má o 4 vodiče navíc, které jsou umístěny v čele toho konektoru, takže je zpětně kompatibilní.
PC : CPU: C2D E5200 2500Mhz @ 3750Mhz a AC Freezer 7PRO MB: Gigabyte GA-P31-DS3L rev.2,1 GPU: ATI Radeon 3650HD 256MB RAM: A-Data Vitesta 2x2GB Zdroj: Forton OEM 400W HDD: Samsung F2 500GB
Netbook : Asus EEE CPU: Intel Atom N270 1,6GHz RAM: A-Data 2GB HDD: 250GB 5400ot/min
srna
Středně pokročilý
Středně pokročilý
Uživatelský avatar
Registrován: 28. pro 2004
Bydliště: Praha

Re: Prodlužka na interní USB

Příspěvek od srna »

OndraSter: konektory tohodle typu bych opet zkusil v GME. nebo v Tipe
Obrázek Obrázek Obrázek Obrázek Obrázek
Trinom
Čestný člen
Čestný člen
Uživatelský avatar
Registrován: 13. črc 2005
Bydliště: Brno
Kontaktovat uživatele:

Re: Prodlužka na interní USB

Příspěvek od Trinom »

arxeiss píše:
Trinom píše:Co jsem usb3 viděl, tak má úplně identickej konektor, tudíž nevidím důvod pro víc pinů.
Viděl jsi špatně :)
Zde http://www.1u.cz/wp-content/usb3.jpg je to pěkně vidět, on má o 4 vodiče navíc, které jsou umístěny v čele toho konektoru, takže je zpětně kompatibilní.
Jojo, taky jsem na to včera koukal. Na první pohled ale stejný jsou.
Obrázek
Obrázek Measure With Micrometer, Mark With Chalk, Cut With Ax.....................TDI = Ten Dým Ignoruj
cyanite
Nováček
Nováček
Registrován: 05. pro 2009

Re: Prodlužka na interní USB

Příspěvek od cyanite »

Prodluzku bud vyrob zo nepotrebnych starych internych usb kablov budes mat menej roboty alebo pozhanaj nieco taketo
http://www.itsk.sk/akasa-exusbi-40-usb- ... 73837.html

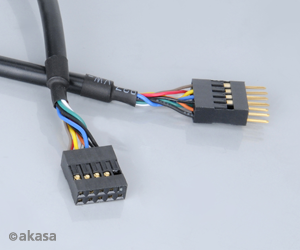

AKASA EXUSBI-40 USB internal extension kábel 40cm
Obrázek
